概述

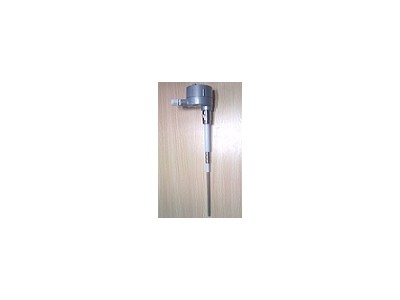

XMWK型射频导纳物位开关电子线路采用了抗粘附电路，可以在探测真实物位的同时，清除粘附和悬挂在探头周围的假物位信号影响。根据射频导纳传感工作原理，可探测各种容器中物料的有（高位）或无（低位）。可以设置成高位或低位模式的故障报警。可检测任何工艺物料。
技术参数
1．继电器容量：SPDT 5A 220VAC
2．延 时： 0~30〞秒连续可调
3．电 源： 24/220VAC
4．感 应 度： 0.5pF
5．物 料 温 度：-184℃至260℃
6. 电 路 耐 温： -40℃至80℃
7. 失 电 保 护: 高低模式,现场可调
8. 外 壳: IP65,重型铸铝外壳
1. 灵敏度的校正
A) 对于一个没有水的空容器,调节细(F)灵敏度控制到中间位置,然后慢慢调节粗(C)灵敏度直到状态指示灯刚刚变绿.重调细(F)灵敏度控制线找到一个刚刚变红点,记下”空”的位置,.然后,将探头插入物料重调细(F)灵敏度控制(不接触粗调灵敏度)刚好变绿点,并记下它的位置.注意两个记号的不同,并且重调细(F)灵敏度控制到两个记号的中间位置.这就是一个完整的调试过程.对于非水基工艺液体(不导电液体)的安装方式是垂直安装.当液体到达一半时报警.
B) 对于水基液体(导电液体)反时针调节灵敏度,因为水基液体容易测量,只需碰到传感探头即可,这个过程提供的抗粘附能力.这是个完整的调节过程.
2. 时间延长
XMWK型射频导纳物位开关包括0-30秒可调时间延时,有延时开/延时关模式(参见图).这种模式典型的用处是消除控制继电器的“抖动”,或者控制循环循序.
开始时延时控制设为零(反时针到底位置).当用延时来消除继电器抖动时,仅要求旋转的角度.延时将导致在工艺物位控制点的上面或下面摆动,但平均物位仍等于控制点.超过量和不到量与延时比例有关.
3.故障报警/(失电保护)模式选择
故障报警工作反映大多数主要的故障情况,包括电源的故障,这将引起控制继电器释放电压,因此,继电器释放电压的状态被称为“报警”状态.这就意味着如果电源消失,也会发生报警. XMWK系列设备具有高位或低位故障报警.这个动作由靠近控制面板中央位置(延时调节左边)的一个小的跳接器完成.参见图一.“H”位置显示高位报警,“L”位置显示底位报警.
4. 电子线路连接
松开图一上2X M8安装电子线路螺丝2个,取下电子线路板,将导线拉入仪表3/4”NPT仪表电气接口内, ,当导线穿过接线口后,放回电子线路“平”的一边对着接线口.导线接入连接器,重新安装2X M8螺丝2个即可.
C) 线路电源类型(115VAC或230VAC)
交流电源线路的连接:火线(H).中线(N)和地线(G),接线端子板参照图一.如果导线没有标准的黑﹑白﹑绿三种颜色,一定要仔细不要混淆导线.注:必须接地.
A) 直流电源类(24/220VDC)
24/220VDC电源线路导线连接:原(H)端为-24/220V(+),原(N)端为公共端(–)和原(G)端仍为地线(G),接线端子板参见图.注:必须接地.
B) 控制继电器的连接
XMWK型电器输出触点是2组双刀双掷,10A,115VAC 5A/220VAC,阻抗.轻型低电感负载可用于螺线管式阀门或报警.重型电感负载必须通过中间继电器来带动.
