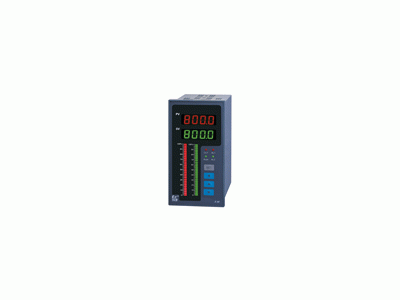

XM708 经济型工业调节器主要功能：输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的PID控制。1、概述    输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的PID控制；通过串行通信口，可在上位计算机中实现全部仪表参数的读写；还可为两线制变送器提供24VDC电源；一台仪表最多可配2个报警继电器输出、一个主控输出，一路通信输出和一路配电输出。   采用专家PID控制算法，控制精确稳定，无超调，无欠调；自动整定PID控制参数，简单易用。XM708P系列仪表用于需要按一定时间规律自动改变控制给定值来进行控制的场合。10段程序编排功能，可设置任意大小的升、降斜率。  2、技术参数输入规格：热电偶：K、S、R、n、E、J、B、T、Wr5-26 、 WR3-25、ea1、eU2等热电阻：Pt100、Cu50、Cu53、BA1、BA2等电 压：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（输入阻抗≥5MΩ），0~5V、1~5V（输入阻抗≥500KΩ）等电 流：0~10mA（输入阻抗≤500Ω），0~20mA、4~20mA（输入阻抗≤250Ω）等电 阻：0～80Ω、0～400Ω，三线制接线方式，要求三线电阻相等，而且引线电阻小于18Ω其它特殊信号需定制精    度：0.2%F.S±1个字， 采样周期：250ms；显    示：八位高亮LED显示，显示范围，-1999~9999报警输出：上限报警、下限报警、正偏差报警、负偏差报警五种报警方式。常开／常闭触点容量为2A/220VAC或2A/24VDC，阻性负载；继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相应减小。控制输出：继电器触点(容量为2A/220VAC或2A/24VDC，阻性负载)SSR驱动电压：12VDC/30mA线性电流：0~22mA之间任意设置(输出电压≤11V)单相SCR过零触发，可触发5~500A的双向可控硅(或单硅反并联模块)SCR无触点开关输出（常开），触点容量220AC/200mA，瞬间工作电流2A通讯方式：RS232C，RS485，波特率4800~19200bps配电输出：5VDC、12VDC、24VDC等可选（电流：30mA）      温度补偿：0~50℃数字式温度自动补偿使用环境：环境温度 0~50℃，相对湿度 ≤ 85%，避免强腐蚀气体电    源：开关电源: 100~240VAC(50Hz/60Hz)，24VDC/AC±10%功    耗： ≤ 4WXM808、XM908智能调节器主要功能：仪表可配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制；采用专家PID控制算法，控制精确稳定，无超调，无欠调1、概述    输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出; 通用输出设计，一台仪表可配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制；采用专家PID控制算法，控制精确稳定，无超调，无欠调；可在上位计算机中实现全部仪表参数的读写; 加热功率分段限制功能，适合控制硅碳棒等负载；手自动无扰切换功能；外给定功能，适合做串级调节；仪表通过正反转继电器，可直接控制有反馈（或无反馈）的电动执行器。2、技术参数输入规格：热电偶：K、S、R、n、E、J、B、T、Wr5-26 、 WR3-25、ea1、eU2等热电阻：Pt100、Cu50、Cu53、BA1、BA2等电 压：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（输入阻抗≥5MΩ），0~5V、1~5V（输入阻抗≥500KΩ）等电 流：0~10mA（输入阻抗≤500Ω），0~20mA、4~20mA（输入阻抗≤250Ω）等电 阻：0～80Ω、0～400Ω，三线制接线方式，要求三线电阻相等，而且引线电阻小于18Ω其它特殊信号需定制精    度：0.2%F.S±1个字显    示：八位高亮LED显示，显示范围，-1999~9999报警输出：上限报警、下限报警、正偏差报警、负偏差报警四种报警方式。常开／常闭触点容量为2A/220VAC或2A/24VDC，阻性负载；继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相应减小。控制输出：继电器触点(容量为2A/220VAC或2A/24VDC，阻性负载)SSR驱动电压：12VDC/30mA线性电流：0~22mA之间任意设置(输出电压≤11V)单相SCR过零移相触发，可触发5~500A的双向可控硅(或单硅反并联模块)SCR无触点开关输出（常开），触点容量220AC/200mA，瞬间工作电流2A变送输出：标准电流变送输出（X模块）4~20mA,负载电阻≤500Ω，0~10mA负载电阻≤1000Ω，独立隔离电源电流变送输出（DX模块）4~20mA,负载电阻≤250Ω，标准电压变送输出或独立隔离电源电压变送输出，负载电阻≥200kΩ。变送精度：±0.3%F.S±1个字通讯方式：RS232C，RS485，波特率4800~19200bps配电输出：5VDC、12VDC、24VDC等可选（电流：30mA）      温度补偿：0~50℃数字式温度自动补偿使用环境：环境温度 0~50℃，相对湿度 ≤ 85%，避免强腐蚀气体电    源：开关电源: 100~240VAC(50Hz/60Hz)，24VDC/AC±10%功    耗： ≤ 4W
