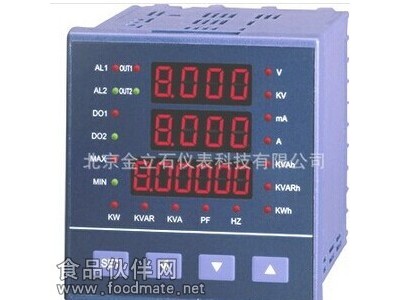

多功能电力仪表采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定地测量三相电网中的所有常用电力参数：三相电压、三相电流、有功功率、无功功率、视在功率、电网频率、功率因数、四象限电能、并带有数字通信接口、电能脉冲输出功能。
多功能电力仪表具有极高的性价比，可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、变频器、工业控制计算机等之间的组网通信。
二、技术参数
| 性能 | 参数 | ||
| 输 入 测 量 显 示 | 网络 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC 100V、400V（订货时请说明） | |
| 过负荷 | 持续：1.2倍 瞬时：10倍/10s | ||
| 功 耗 | <1VA(每相) | ||
| 阻 抗 | >500kΩ | ||
| 精 度 | RMS测量，精度等级0.5 | ||
| 电流 | 额定值 | AC 1A、5A(订货时请说明) | |
| 过负荷 | 持续：1.2倍 瞬时：10倍/10s | ||
| 功 耗 | <0.4VA(每相) | ||
| 阻 抗 | <2MΩ | ||
| 精 度 | RMS测量，精度等级0.5 | ||
| 频 率 | 40~60Hz，精度0.1Hz | ||
| 功 率 | 有功、无功、视在功率，精度0.5级 | ||
| 电 能 | 四象限计量，有功精度0.5级，无功精度1级 | ||
| 显 示 | 可编程、切换、循环（LCD）显示 | ||
| 电 源 | 工作范围 | AC/DC 80~270V | |
| 功 耗 | ≤5VA | ||
| 输 出 | 数字接口 | RS-485、MODBUS-RTU协议 | |
| 脉冲输出 | 2路电能脉冲输出，光耦继电器 | ||
| 环 境 | 工作环境 | -10~55℃ | |
| 储存环境 | -20~75℃ | ||
| 安 全 | 耐 压 | 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV | |
| 绝 缘 | 输入、输出、电源对机壳>5MΩ | ||
| 测 量 | 三相三线 | 全部电量参数 | |
| 三相四线 | 全部电量参数 | ||
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85～270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A保险丝。
电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A保险丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断
开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现数值和符号错
误！（功率和电能）
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量
和显示为电网的相电压。
